筒徑×筒長: Φ1.2×8.0m-Φ3.6×28m
生產能力: 1.9-76.0t/h
應用范圍: 主要用于選礦、建材、冶金、化工等行業烘干一定濕度或粒度的物料。

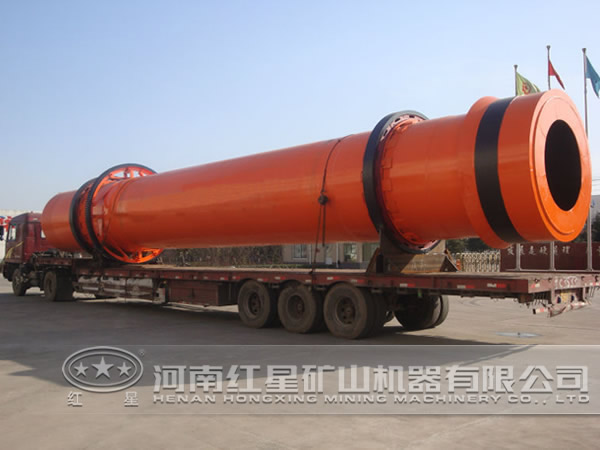

工業上對物料的干燥常選用各種類型的烘干機。工業干燥設備主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成，可烘干一定濕度或粒度的物料（如粘土、污泥、礦渣、粉煤灰、石英砂、鐵粉等）。工業干燥設備結構簡單可靠，價格不高，在工業烘干市場上具備強大的生命力。
.jpg)
工業干燥設備系統主要由以下幾部分組成：鼓風機、熱風爐、給料裝置、滾筒烘干機、排料裝置、一次旋風除塵設備、引風機、二次濕式除塵設備、進出料運輸設備。工業干燥設備系統烘干物料主要是利用熱傳導、對流傳熱和輻射傳熱。熱量由物體的一部分向另一部分轉移的現象稱為熱傳導。對流傳熱為流體間的熱量轉移。物體所持有的熱能，像太陽能那樣，以電磁波的型式向周圍放射傳遞的現象稱為輻射傳熱。
.jpg)

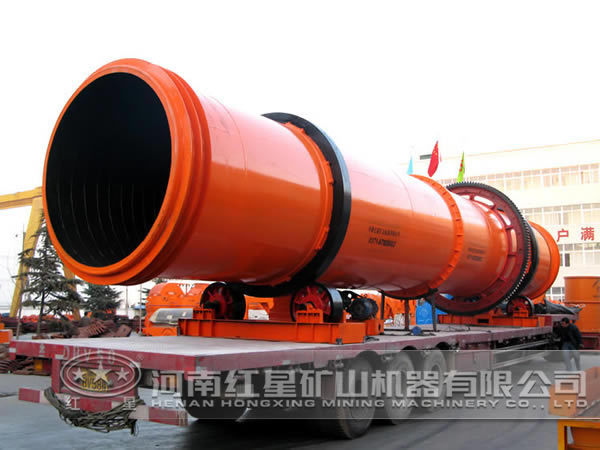

河南紅星滾筒烘干機內部沿軸向分為5個區：大傾角導料區、傾斜揚料板一、傾斜揚料板二、傾斜揚料板三、無揚料板區。與傳統滾筒烘干機相比，各區經過設計改造，優點如下：
1、在滾筒烘干機進料端，加大導料板的傾角，使?jié)裎锪涎杆龠M(jìn)入強化干燥階段；
2、無活動篦條式翼板，防止產生過多過細顆粒，保證產量和質量，同時減少粉塵，減輕除塵系統的負荷；
3、傾斜揚料板在滾筒烘干機筒體內沿圓徑向高低錯落布置，使?jié)裎锪嫌赏搀w上部向下撒落的過程中，與傾斜揚料板接觸的次數增多，使熱煙氣與濕物料充分質熱傳遞，這樣周而往復的提起撒落數百次，最后在滾筒烘干機出口變成12mm左右的球狀顆粒。
4、物料到滾筒烘干機尾部時已變成低水分松散狀態，故在距筒體末端約1米左右的范圍內不設揚料板，為無揚料板區，以減少揚塵或減輕除塵系統的負荷。
.jpg)

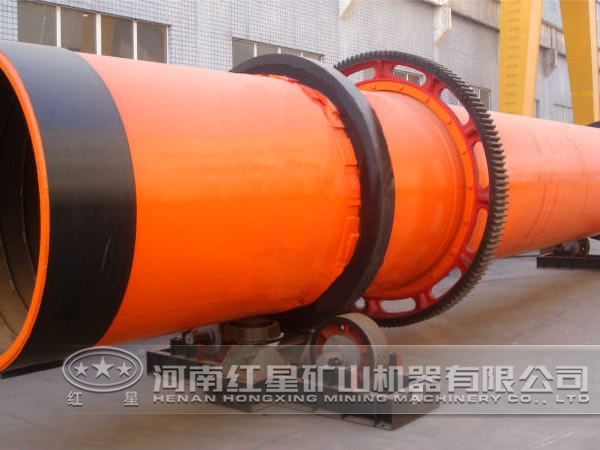

工業干燥設備做定期保養，定期檢查烘干機設備各種部位零件是否有松動現象，如有要及時堅固。各部位應上潤滑油進行正常潤滑，不要出現零件之間的磨損情況。開機前，檢查所有的設備，包括烘干機的各個傳動部分、支托部分等，應當緊固、正常、潤滑。對工業干燥設備進行良好的保養，可以延長設備壽命。
了解了工業干燥設備的情況，應該很多人對于工業干燥設備的報價都很感興趣，據市場調研發現工業干燥設備報價一般十幾萬到幾十萬之間，具體報價還需要根據實際選擇的設備類型，這里可在線免費咨詢紅星機器廠家，我們有專業的技術人員為您量身選型和設計生產方案，還會給您優惠報價。
.jpg)
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
作者：紅星機器 發布時間：2015-11-11 15:40:04 更新時間：2020-10-30 17:06:25
